高速电子警察警示系统
- 型号：汉威光电
- 规格：电子警察
- 产品介绍：
高速警示电子警察系统介绍
超速电子警察系统对待定地点路面的速度与图像监控，系统利用雷达、光电、计算机、图像处理、模式识别、数据库处理等先进技术，对监控路段的过往车辆进行全天候实时监控并记录相关图像数据。系统采用工业级高清智能一体化抓拍相机作为图像采集设备，高灵敏度主动雷达设备为信号采集设备，主动雷达检测到过往车辆并给高清智能一体化抓拍相机一个触发信号实现联动抓拍，动态获取路口的实时高清图像，同时可自动联动闪光灯辅助补光，使得在夜间也可拍出高清晰图片。高清智能一体化抓拍相机本身具有图像处理芯片，可以实现对抓拍图像进行数字化处理。在高清智能一体机中DSP芯片上的集成车牌识别算法，利用当前先进的数字图像处理技术，根据离散数学的相关算法对捕获的数字图像信号进行不断的运算分析，自动获取所拍车辆的车牌号码、号牌颜色等数据。并可将车辆的通过时间、地点、行驶方向、号牌号码、主动窄波雷达检测到的车速等数据，通过智能一体化抓拍相机统一处理并输出综合分析数据，通过网络发送至后端的终端服务器，由终端服务器实现二次识别和校验，保障数据准确性，由终端服务器将智能抓拍一体机提供的数据进行统一校对、汇总和记录。为侦破交通肇事逃逸案件和治安、刑事案件提供科学、有效的追查线索和执法依据；同时对车辆超速、违法占道等违章进行检测报警，以有效遏制交通违章现象，消除事故隐患。同时可以生成违法图像和速度信息数据库，并根据实际要求生成违法处罚通知单，提供交管部门作为执法依据。进一步加大对机动车肇事逃逸和车辆盗抢案件的打击力度，加强对违章、涉案车辆和公路干线交通状况的监控。

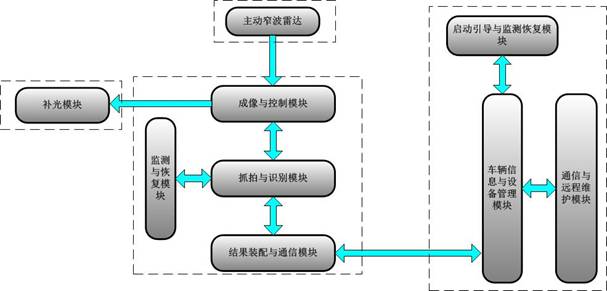

系统原理图：
各个功能模块集成在一体化抓拍相机之中，可通过内置硬件独立完成检测、触发、补光联动、车速测量、压缩图片等过程；并集成设备状态监测和恢复模块，识别模块，上传模块以及备份存储空间。在监控中心终端服务器将汇总的数据传输至中心服务器，智能交通管理平台将接收到的前端车牌识别结果实时与黑名单进行比对。发现可疑车辆时，实时报警提示；当报警发生时，自动将报警信息上传给指挥中心，同时以声音、图形及文字的方式提示中心值班人员，直到人员干预解除报警，所有报警信息同时生成日志记录到数据库中，方便以后查询和检索。
系统拓扑结构

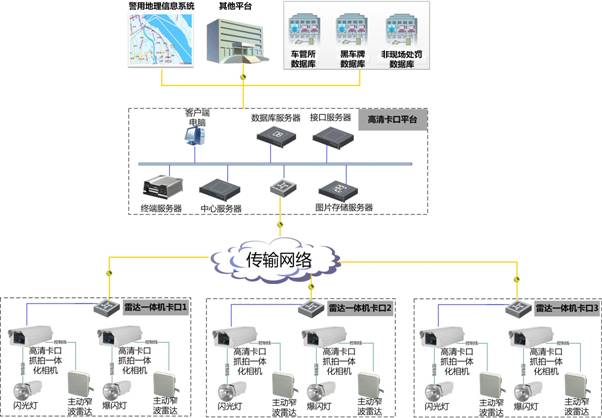

高清管理系统基于前端分布式采集、中心集中管理架构，采用分层结构设计，从逻辑关系上主要分为两层：前端子系统--中心管理平台子系统。前端子系统自成一个局域网，网络传输子系统可采用光纤传输、3G接入或其他专网方式构建，实现前端子系统与中心管理平台子系统之间的互联互通。在智能交通中心管理平台实现联网布控、车辆查询、违章处罚、轨迹显示等操作，中心平台与各类车辆数据库对接可实现数据碰撞，从海量数据中发掘有用数据，为公安破案及交警交通管理提供统计数据。系统总体拓扑图：
系统由前端子系统、网络传输子系统和中心管理平台子系统组成。实现对通行车辆信息的采集、传输、处理、分析与集中管理。
l 前端子系统
实现对车辆综合信息的采集，包括车辆特征照片、车牌号码与颜色、车速、抓拍时间、地点、驾驶人面部特征等。并完成图片信息识别、车辆速度检测、超速判别、数据缓存以及网传等功能，主要由高清智能一体化抓拍相机、补光设备、主动窄波雷达、工业交换机、光电转换设备、开关电源、防雷器等设备组成。
l 网络传输子系统
完成系统数据信息的传输与交换。建设路口局域网与中心平台处理局域网，将卡口前端子系统与中心管理平台互联，完成数据信息的传递、交互。路口局域网主要由工业交换机、光电转换设备、光纤组成；监控管理中心图像局域网主要由接入层交换机以及核心交换机组成；监控管理控制中心与各业务应用中心以及查报站之间可利用现有公安光纤网络资源构建传输通道。
l 中心管理平台子系统
完成数据信息的接入、比对、记录、分析与共享。由服务器安装平台软件模块组成，包括：终端服务器、数据库服务器、中心应用服务器、网络存储服务器及根据需要配置接口服务器。实现前端数据汇总及校对，全网设备注册及配置管理，业务应用如：数据处理、布控、比对、报警转发等操作，提供WEB远程访问，全网设备统一校时服务，数据库管理，图片及数据统一存储，为各类车牌数据库及其他平台提供对接接口等功能。

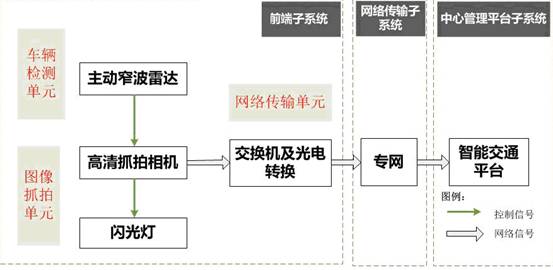

前端子系统组成

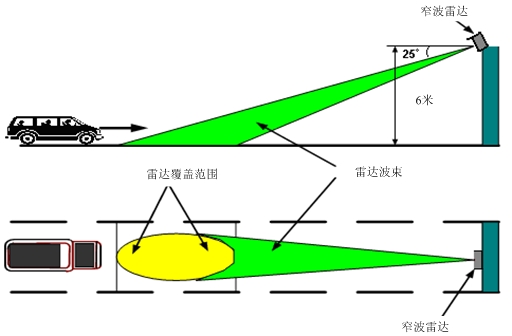

Ø 车辆检测及测速单元：主动窄波雷达；
Ø 图像抓拍单元：高清一体化抓拍相机、智能补光灯；
Ø 识别处理单元：高清一体化抓拍相机集成识别算法单元；
Ø 网络传输单元：交换机及光电转换、网线及光纤。
